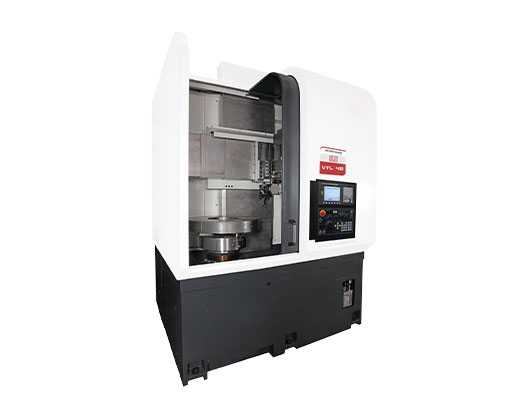

Tour vertical – Série VTL ACE
Tournage vertical à commande numérique
Les tours verticaux ACE sont puissants, rigides et polyvalents. Leur conception donne accès au mandrin facilement pour charger et décharger les pièces. Les vitesses de déplacement rapides et les règles sur les axes linéaires permettent des temps de cycles réduits, une grande précision ainsi qu’une meilleure répétabilité.
Ces machines de tournage verticales permettent de tourner des pièces lourdes et de grands diamètres avec un faible encombrement au sol.
Points forts :
- Guides linéaires de précision sur tous les axes
- Tourelle bi directionnelle
- Contre pointe tournante
- Lubrification à huile centralisée et automatisée
- Mandrin hydraulique
- Climatisation de l’armoire électrique
- Système de refroidissement
- Circuit de refroidissement d’huile
- 8 blocs porte-outils pour usinage extérieur
| Tours verticaux | |
|---|---|
| Passage au dessus du banc | 625 - 1000 mm |
| Passage au dessus du chariot | 240 - 500 mm |
| Diamètre tournant max | 400 - 920 mm |
| Longueur max de tournage | 400 - 800 mm |
| Nez de broche | A2-6/8/11 |
| Alésage à travers la broche | 47 - 65 mm |
| Vitesse broche max | 50 - 3000 rpm |
| Puissance moteur broche (Fanuc) | 11.5/30 kW |
| Puissance moteur broche (Siemens) | 15/38 kW |
| Course axe X | 215 - 500 mm |
| Course axe Z | 400 - 800 mm |
| Avance rapide X et Z | 20 m/min |
| Tourelle | BTP-100 - Outils motorisés |
| Taille de l'outil de tournage | 25 x 25 mm 32 x 32 mm |
| Nombre max d'outils | 8/12 |
| Puissance de l'outil rotatif | 2.2 - 5 kW |
| Dimensions (mini - maxi) | 1600x1750x2550 mm 2210x2550x3250 mm |
