Palpeur 3D : Les palpeurs CNC pour machines-outils HEIDENHAIN

Les palpeurs HEIDENHAIN sont des systèmes de palpage pour le dégauchissage des pièces et l’étalonnage des outils sur les machines-outils. Ces systèmes de palpage peuvent être complètement automatisés (et même pilotés par programme avec la plupart des commandes numériques), permettant ainsi de réduire les coûts. Les palpeurs pièces sont montés directement en broche et se rangent dans le changeur d’outil comme un autre outil et les palpeurs d’outils sont montés sur la table. Ils faciliteront la préparation de votre usinage et vous feront gagner un temps précieux.

Palpeur machine outil HEIDENHAIN

Palpeurs 3D – Utilisation et avantages des palpeurs pièces Heidenhain série TS

Pour mesurer les pièces directement sur la machine, HEIDENHAIN propose les palpeurs pièces à commutation TS. Ceux-ci sont montés dans la broche, soit manuellement, soit par le biais d’un changeur d’outils. Selon les fonctions de palpage disponibles sur la commande numérique, les opérations suivantes s’effectuent automatiquement ou manuellement :

  • Alignement des pièces
  • Définition des points d’origine
  • Étalonnage de pièces
  • Dégauchissage de pièces
  • Numérisation ou contrôle de formes 3D

-> Nouveauté : Palpeur TS 750 pour rectifieuse

Palpeurs outils CNC – Utilisation et avantages de la série TT et Laser TL

Dans la fabrication de pièces en série, il est important d’éviter les rebuts et les reprises d’usinage, mais aussi de garantir une qualité d’usinage élevée et constante. L’outil joue dans ce cas un rôle déterminant. L’usure et la rupture des dents d’outil peuvent être à l’origine de pièces défectueuses qui peuvent rester longtemps inaperçues, notamment lorsque l’usinage se fait sans la surveillance d’un opérateur. Pour éviter les coûts supplémentaires élevés qui pourraient en résulter, il est donc nécessaire d’acquérir les dimensions exactes de l’outil et d’effectuer un contrôle d’usure régulier.

Pour mesurer les outils sur la machine, HEIDENHAIN propose les systèmes de palpage TT et les systèmes laser TL. Voici quelques exemples d’applications :

  • Définir la longueur de l’outil et son rayon (broche à l’arrêt ou en rotation)
  • Vérifier l’usure de l’outil
  • Surveillance d’un bris d’outil
  • Étalonnage des outils de tournage

Des systèmes de palpage efficaces

  • Protection anti-collision efficace sur le TS 460 qui protège le palpeur et la broche des dommages en cas de collision
  • Une transmission des signaux par radio ou infrarouge
  • Des capteurs optiques sans usure
  •  Des buses de soufflage intégrées pour le nettoyage du point de mesure
  • Une amorce de rupture sur la tige de palpage qui offre une large course de déviation

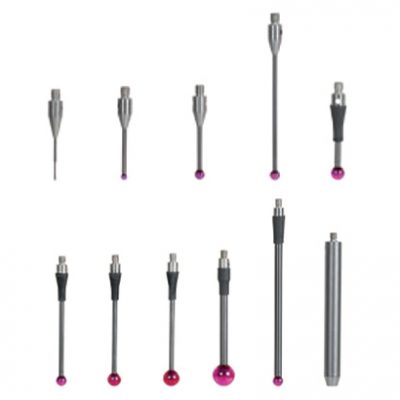

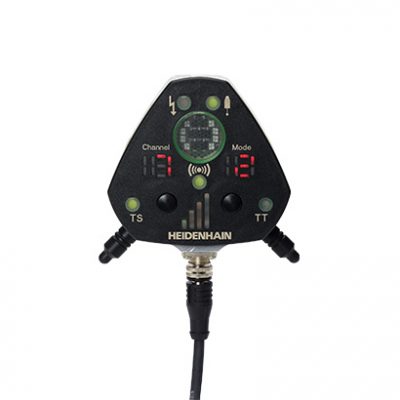

Les accessoires pour les palpeurs HEIDENHAIN :

Vous souhaitez nous poser une question sur les palpeurs pièces et les palpeurs outils Heidenhain ?
