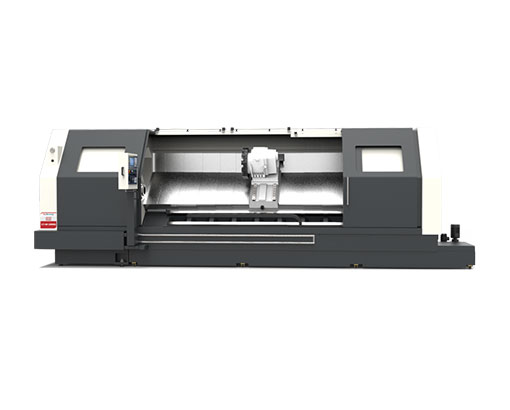

Tour de grandes capacités
Tour CN horizontal
Ces machines sont des centres de tournage robustes et stables avec une grande précision. Ils sont idéals pour les pièces de grande taille qui exigent un grand enlèvement de copeaux (comme des moyeux, les roues en alliage, les tambours de frein, les arbres d’essieu, etc.).
Les centres de tournage de la série LT sont disponibles en commande numérique Fanuc ou Siemens et offrent une large zone d’usinage avec une interférence minimale de l’outil.
Points forts :
- Broche A2 haute vitesse et couple élevé
- Puissant moteur de broche à courant alternatif
- Structure rigide en fonte, stabilisée thermiquement
- Évacuation des copeaux facilité avec un bac indépendant, sous la zone de coupe
- La contre-pointe programmable avec fourreau à commande hydraulique
- Les deux axes sont dotés d’un limiteur de couple en cas de surcharge afin de minimiser les dommages
- Vis à billes de précision à grand diamètre
| Tours grandes capacités | |
|---|---|
| Passage au dessus du banc | 650 - 800 mm |
| Passage au dessus du chariot | 415 - 575 mm |
| Diamètre tournant max | 480 - 700 mm |
| Longueur max de tournage | 665 - 3200 mm |
| Distance entre les centres | 665 - 3300 mm |
| Nez de broche | A2-8/11 |
| Alésage à travers la broche | 80 - 132 mm |
| Vitesse broche max | 2000 - 3000 rpm |
| Puissance moteur broche (Fanuc) | 18.5/30 kW |
| Puissance moteur broche (Siemens) | 25/30 kW |
| Course axe X | 255 - 380 mm |
| Course axe Z | 665 - 3200 mm |
| Avance rapide X et Z | 15-20 m/min |
| Tourelle | BTP-125 / BTP-160 |
| Taille de l'outil de tournage | 25 x 25 mm 32 x 32 mm |
| Nombre max d'outils | 8/12 |
| Dimensions (mini - maxi) | 3475x1875x1990 mm 6200x2330x2324 mm |
