Tour numérique axe C, axe Y, bi broche

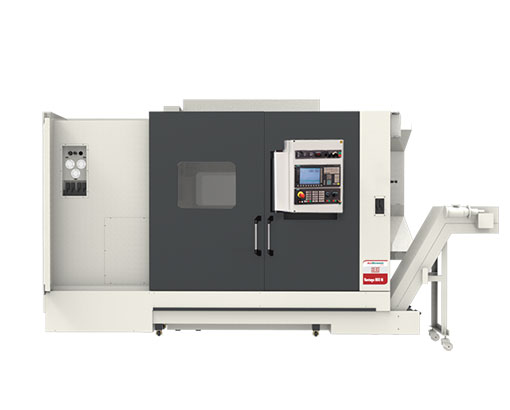

Tour d’usinage 4 axes ACE
Les tours CNC avec axe C et axe Y allient précision, puissance, rigidité et productivité. Ils peuvent répondre à une grande variété de besoins en usinage : le tournage, le fraisage, le perçage et le taraudage. Les différentes broches disponibles sont spécialement conçues pour des coupes intensives.
Ces machines sont disponibles avec guidages linéaires ou prismatiques et en commande numérique Fanuc ou Siemens.
AXE C
L’axe C permet un mouvement bidirectionnel qui peut être interpolé avec un mouvement X et/ou Z. Les outils tournants sont montés sur la tourelle d’outils et se déplacent sur les deux mêmes axes de mouvement que les outils de tournage.
AXE Y
L’axe Y est un troisième axe linéaire qui permet aux outils motorisés d’usiner à travers l’axe de broche. Pour obtenir le mouvement de l’axe Y, différents moyens sont utilisés pour déplacer l’outil motorisé face à la broche. Grâce à cela, on s’aperçoit rapidement des avantages d’une machine pouvant assurer le fraisage, le tournage et le perçage. Le contournage complet de la pièce permet de réaliser des profils en utilisant le mouvement simultané des axes X Y Z avec l’axe C.
| Tour axe C, axe Y, bi-broche | |
|---|---|
| Passage au dessus du banc | 500 - 640 mm |
| Passage au dessus du chariot | 260 - 400 mm |
| Diamètre tournant max | 250 - 400 mm |
| Longueur max de tournage | 500 - 800 mm |
| Distance entre les centres | 550 - 1025 mm |
| Nez de broche | A2-6/8 |
| Alésage à travers la broche | 63 - 86 mm |
| Vitesse broche max | 3000-5000 rpm |
| Puissance moteur broche (Fanuc) | 9/15 kW |
| Puissance moteur broche (Siemens) | 9/15 kW |
| Course axe X | 192 - 300 mm |
| Course axe Z | 500 - 800 mm |
| Avance rapide X et Z | 10-30 m/min |
| Puissance de l'outil rotatif | 2.2 - 4.5 kW |
| Nombre maximum d'outils | 12 |
| Taille de l'outil de tournage | 20 x 20 mm 25 x 25 mm |
| Dimensions (mini - maxi) | 2245x1799x1770 mm 3690x1900x2410 mm |
