Commandes de contournage TNC 320 HEIDENHAIN
Commandes de contournage pour fraiseuses et perceuses simples - jusqu'à 4/5 axes plus broche
La TNC 320 est une commande de contournage compacte pour trois axes asservis et une broche asservie (il est possible d’asservir 2 axes supplémentaires en option). Sa programmation se fait en Texte Clair Heidenhain. Cette commande numérique est équipée pour :
Les fraiseuses universelles
- programmation flexible de contours
- cycles de fraisage pour contours complexes
- initialisation rapide du point d’origine grâce aux palpeurs HEIDENHAIN
Les perceuses
- cycles de perçage et d’alésage
- cycles de motifs de points en cercle ou en grille
- perçages obliques
Les machines équipées d’axes auxiliaires parallèles
- compensation des déplacements des axes auxiliaires U, V, W par les axes principaux X, Y, Z
- définition des axes principaux et auxiliaires dans le programme CN afin de pouvoir usiner avec différentes configurations de machine
- affichage des déplacements des axes parallèles sur la visualisation de cotes de l’axe principal correspondant (affichage de la somme)

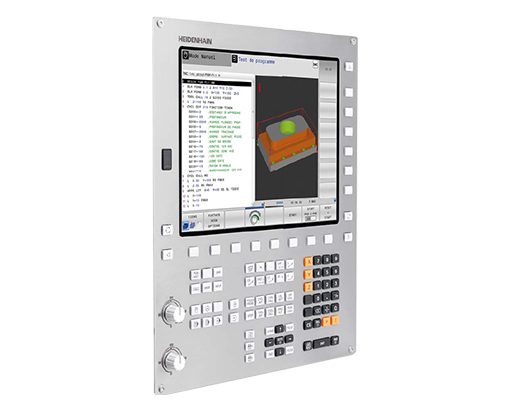

L’écran de la TNC 320
L’écran couleurs plat LCD 15 pouces de la TNC 320 vous offre la possibilité d’avoir une vue panoramique de toutes les informations utiles à la programmation, à l’utilisation et au contrôle de la machine : Séquences de programme, remarques, messages d’erreur, etc. Le « split screen » (le partage d’écran) vous permet d’afficher les séquences CN sur une moitié de l’écran et le graphisme de la pièce sur l’autre moitié.
Simplicité d’utilisation
Pour les opérations d’usinage simples comme le surfaçage, vous n’avez pas besoin d’écrire de programme. En effet, la TNC 320 permet de déplacer les axes en mode manuel, à l’aide des touches d’axes ou d’une manivelle électronique qui garantit une grande précision.
