Règles étanches HEIDENHAIN

Séries LC - LF - LS - LB, Règles étanches de précision à +/- 2µm et résolution jusqu'à 0,005 μm

LES SYSTÈMES DE MESURE LINÉAIRES (RÈGLES) POUR MACHINES-OUTILS À COMMANDE NUMÉRIQUE

Les règles HEIDENHAIN pour les machines-outils à commande numérique sont idéales pour les machines et autres équipements dont les axes d’alimentation sont dans une boucle d’asservissement (fraisage, alésage, tournage, rectification). Le comportement dynamique des règles, leur vitesse de déplacement élevée admissible et leur accélération dans le sens de la mesure les prédestine à une utilisation sur des axes conventionnels très dynamiques ainsi que sur des entraînements directs.

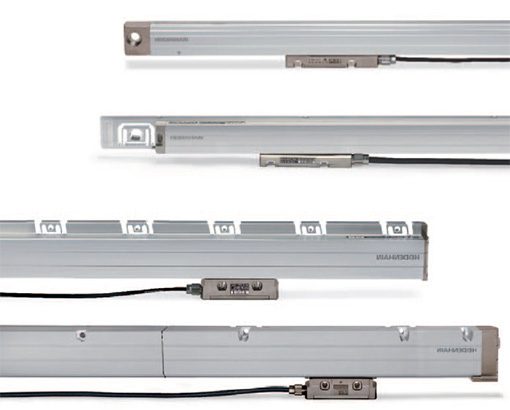

Les règles de mesure à boîtier mince

LC 415, LC 495 S/F/M, LC 485, LF 485, LS 487, LS 477

Les règles avec boîtier à échelle réduite sont conçues pour un espace d’installation limité. Des longueurs de mesure plus grandes et des charges d’accélération plus élevées sont rendues possibles en utilisant des rails de montage ou des éléments de serrage.

Les règles à boîtier pleine grandeur

LC 115, LC 185, LC 195 S/F/M, LC 201, LF 185, LS 187, LS 177

Ces systèmes de mesure se distinguent par leur construction robuste, leur grande résistance aux vibrations et leurs grandes longueurs de mesure. Le chariot de balayage est relié au bloc de montage par une lame oblique qui permet le montage en position verticale ou inclinée en conservant le même indice de protection.



LES SYSTÈMES DE MESURE LINÉAIRES POUR APPLICATION UNIVERSELLE

Les règles pour machines-outils à commande manuelle

LS 388C, LS 328C, LS 688C, LS 628C

Pour des applications typiques sur des machines-outils conventionnelles telles que des fraiseuses ou des tours, les étapes d’affichage de 10 μm ou 5 μm sont suffisantes. De telles étapes d’affichage sont fournies par les systèmes de mesure linéaires des séries LS 300 et LS 600 avec une précision de ± 10 μm par mètre de déplacement.

Les règles avec guide de rouleau intégré

La règle LS 1679 HEIDENHAIN a été spécialement développée pour les presses plieuses. La précision de cette règle est assurée par son échelle de verre précise et son roulement intégral haute qualité. Ses roulements en acier en font d’elle une règle très robuste. Outre la résolution standard avec une étape de mesure de 5 μm, il existe également une variante à 1 μm de précision.
