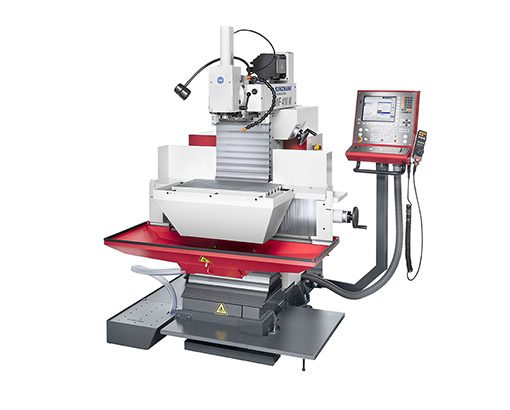

Fraiseuses conventionnelles Kunzmann
WF 410/610 MA/M
Spécificités des fraiseuses manuelles Kunzmann :
Ces deux fraiseuses ont un bâti en fonte, avec une broche horizontale/verticale et un fourreau manuel. Les axes possèdent des glissières plates, trempées puis rectifiées pour une plus grande rigidité. Tous ces axes disposent d’une manivelle mécanique et d’un blocage automatique pour la sécurité d’utilisation.
Les machines possèdent une vis à bille sans jeu pour un fraisage en opposition et en avalant. De plus, le serrage de l’outil est hydraulique avec un attachement SK 40 DIN 69871 / 2080 / 7388.
Pour faciliter l’usinage, les fraiseuses WF 410 et 610 MA disposent d’un affichage numérique 3 axes Heidenhain. Avec celui-ci, il est très facile de régler en continu la vitesse de rotation et la vitesse d’avance de la broche.
En version WF 410 / 610 M, les machines disposent d’une commande numérique paraxiale TNC 128 Heidenhain.
Applications des fraiseuses WF 410 / 610 MA – M Kunzmann :
Pour les fabricants de petites séries ou pièces mécaniques unitaires, atelier de formation et atelier d’outillage ou appareillage.
Données techniques fraiseuses traditionnelles Kunzmann :
WF 410 MA/M | WF 640 MA/M | |
---|---|---|
Courses | ||
X | 410 mm | 610 mm |
Y | 350 mm | 400 mm |
Z | 450 mm | 400 mm |
Moteur principal | (100% c.c) 5,5kW (40% c.c) 7,0kW | (100% c.c) 5,5kW (40% c.c) 7,0kW |
Vitesses de la broche | 1 - 4.500 min-1 | 1 - 4.500 min-1 |
Porte outils | SK 40 | SK 40 |
Vitesses d'avance | 2.000 | 2.000 |
Avance rapide | Axe X/Y 5.000 Axe Z 4.000 | Axe X/Y 5.000 Axe Z 4.000 |
Poids machine | env. 1.700 kg | env. 1.800 kg |
Surface de serrage | 650 x 375 mm | 800 x 425 mm |
Rainures en T | 5 x 14 H 7 | 6 x 14 H 7 |
Charges | 250 kg | 300 kg |
