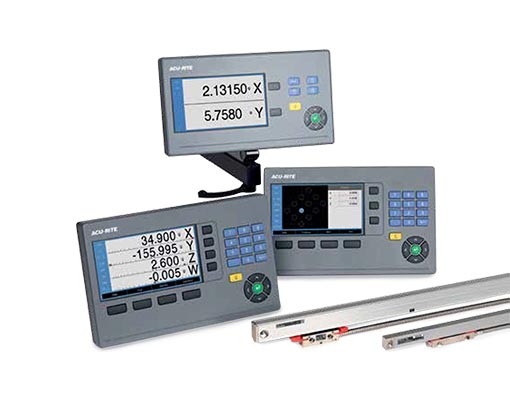

Compteur de visualisations de cotes ACURITE

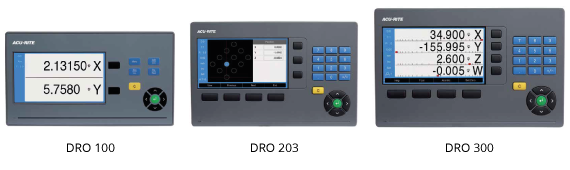

Visualisation de cotes ACURITE - modèles DRO
Compteur de visu ACURITE DRO100 – 1, 2, 3 axes
- Écran, boîtier et clavier résistant aux éclaboussures
- Signal TTL
- Affichage absolu/incrémental
- 1 point de référence
- Commutation mm/pouces
- Évaluation de la marque de référence pour les marques de références codées
- Mode distance à parcourir
- Couplage d’axes
- Affichage du diamètre/rayon pour les applications de tournage
Compteur de visu ACURITE DRO 203 pour fraiseuses, perceuses et aléseuses et tours – 3 axes
- Écran, boîtier et clavier résistant aux éclaboussures
- 10 points de référence, 16 outils
- Aide graphique au positionnement (avertissement « près de zéro »)
- Évaluation de la marque de référence REF pour les marques de référence codées en fonction de la distance ou les marques de référence uniques
- Mode distance à parcourir
- Facteur d’échelle
- Affichage absolu/incrémentiel
- Calculatrice
Pour applications de fraisage et perçage : Fonction de palpage outil, correction du rayon de l’outil, motifs de trous (motifs circulaires et linéaires), calcul des positions pour les motifs de trous (cercles de boulons, motifs de trous linéaires), correction du rayon et de la longueur de l’outil, modèles de trous linéaires, cercles de trous de boulons.
Pour applications de tournage : Affichage et commutation rayon/diamètre, calculateur de conicité, blocage de la position de l’outil pour le recul, vectorisation : Affichage X/Y de la trajectoire avec chariot supérieur incliné, affichage de la somme pour Z et ZO (couplage des axes)
Compteur de visu ACURITE DRO 203 pour fraiseuses, perceuses et aléseuses et les tours – 4 axes
- Écran, boîtier et clavier résistant aux éclaboussures
- Mémoire de programme
- Entrées/sorties de commutation (via IOB 610)
- Jusqu’à 6 entrées d’encodeurs avec l’IB 2X
- 10 points de références, 99 outils
- Aide graphique au positionnement
- Mémoire de programme pouvant contenir jusqu’à 8 programmes de 250 étapes chacun
- Évaluation de la marque de référence REF pour les marques de référence codées en fonction de la distance ou les marques de référence uniques
- Mode distance à parcourir
- Facteur d’échelle
- Affichage absolu/incrémental
- Calculatrice
Pour applications de fraisage et perçage : Fonctions de palpage pour le détecteur d’arêtes et points de référence KT (centre cercle, ligne centrale, bord), compensation du rayon de l’outil, motifs de trous (motifs circulaires et linéaires), calcul des positions pour les motifs de trous (cercles de boulons, motifs de trous linéaires), compensation du rayon et de la longueur de l’outil, modèles de trous linéaires, cercles de trous de boulons.
Pour applications de tournage : Calculateur de cône, affichage et communication rayon/diamètre, calculateur de conicité, blocage de la position de l’outil pour le recul, vectorisation : Affichage X/Y de la trajectoire avec chariot supérieur incliné, affichage de la somme pour Z et ZO (couplage des axes).
