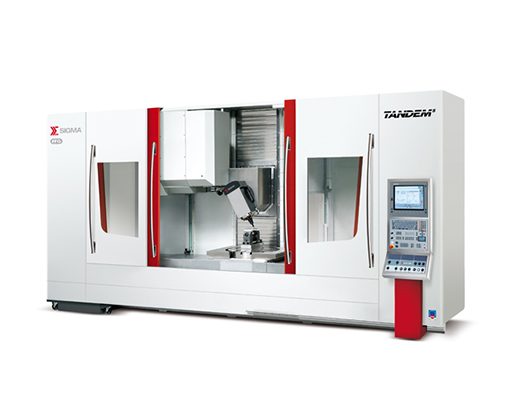

Centre d’usinage vertical palettisé – TANDEM 3A 5A 6A – SIGMA

Fraiseuse 3-5-6 axes simultanés CNC

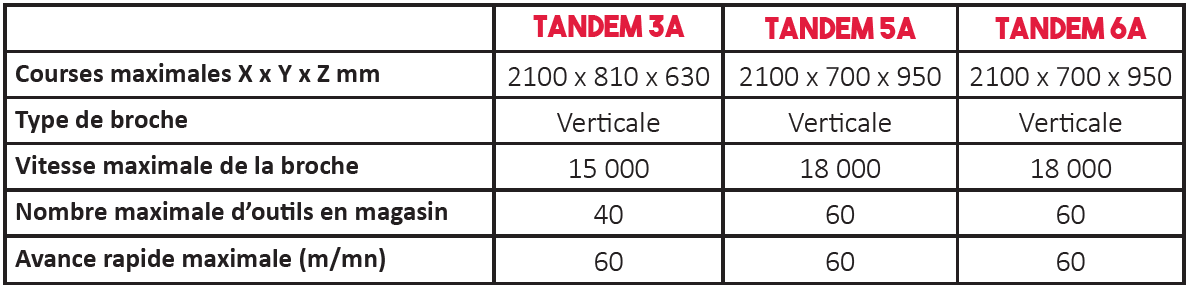

Données techniques centre d'usinage tandem - sigma



Les centres d’usinage TANDEM permettent l’usinage en mode palettisation ou en mode tables couplées : Dual Mode. Idéals pour une productivité élevée dans l’usinage de petites et grandes séries applicables aux secteurs de l’industrie automobile, de la production de moules et de la mécanique de précision.

Pour garantir l’efficacité de la productivité, l’usinage en mode palettisation permet de neutraliser les temps morts de chargement/déchargement. De plus, l’opérateur peut passer en quelques secondes du cycle palettisation au mode tables couplées grâce à une seule commande sur la CNC.



Tête pivotante et table tournante sur ce centre d’usinage SIGMA

La version à 5 axes présente une configuration avec tête pivotante (axe B ± 110°) et une table tournante (axe C) avec diamètre de 660 m. En version 6 axes, une tête pivotante et deux tables tournantes sont intégrées dans les deux palettes. Il est possible d’usiner des pièces de grandes dimensions en réunissant les deux tables.

Pour assurer le dynamisme élevé de l’axe, une précision extrême et une accélération de 10 m/s², le modèle TANDEM 3A Linear déplace les deux tables sur l’axe X grâce à deux moteurs linéaires de très haute précision. Ces moteurs sont maintenus par la circulation de liquide à température contrôlée.

Comme pour la plupart des centres d’usinage SIGMA, le pupitre opérateur de la gamme TANDEM est ergonomique car posé sur une structure frontale coulissante. De plus, l’accès à la zone de travail est facilité et assure une totale visibilité pendant l’usinage.
