Système de surveillance des outils de coupe

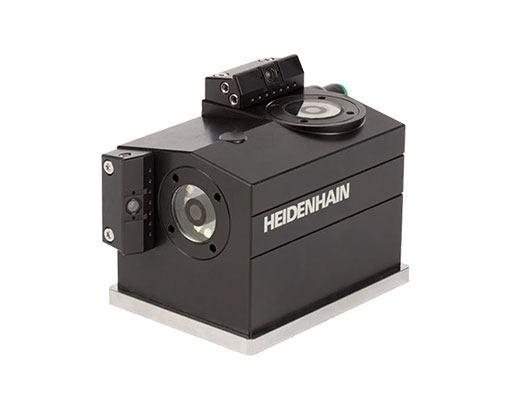

Système caméra VT121 HEIDENHAIN
L’un des paramètres qui garantit un bon usinage est l’outil de coupe. En effet, celui-ci doit être parfaitement aiguisé et ne pas être endommagé au risque de ne pas tenir les côtes ou pire, que la pièce usinée soit mise au rebut. Les outils doivent donc être vérifiés régulièrement. Pour éviter de réaliser cette tâche à la main, Heidenhain propose la caméra VT 121.
Ce système de surveillance par caméra permet de visualiser et contrôle les outils pendant leur fonctionnement. Plusieurs applications sont possibles comme :
- Le contrôle d’outil avant les étapes cruciales d’usinage
- L’optimisation des paramètres de coupe
- L’optimisation des programmes de la CN
- Le contrôle des ruptures d’outils
L’appareil de surveillance VTC Heidenhain fonctionne en autonomie grâce aux cycles de la TNC 640. Le double objectif du système permet d’avoir une vision panoramique de l’outil et d’analyser chacune des dents. Les résultats de l’inspection sont affichés directement sur la CN et peuvent être évalués même hors ligne.
Le système d’inspection des outils permet d’éviter les dommages coûteux sur l’outil, la pièce à usiner et ou encore sur la machine.
Le gain de temps avec ce système n’est pas négligeable car le contrôle s’effectue pendant l’usinage, sans la nécessité de sortir l’outil de la machine. De plus, le logiciel s’utilise directement depuis la commande numérique et fonctionne pendant un usinage à sec ou avec lubrifiant réfrigérant.
Plusieurs vues sont disponibles pour pouvoir analyser toutes les sortes d’outils, même ceux avec un grand nombre de détails.
