Centre d’usinage – série D – C.B. Ferrari

Machine à commande numérique : Centres d’usinage UGV verticaux - D230, D422, D432

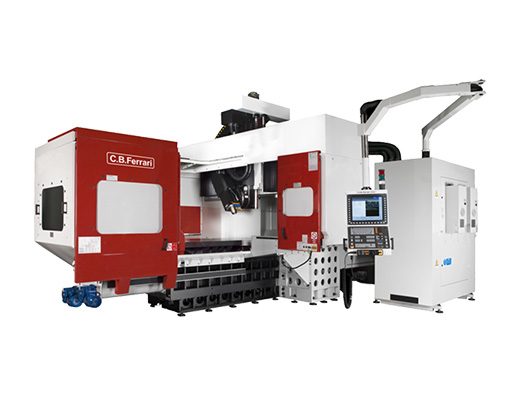

Centre d’usinage à portique haute vitesse et haute précision

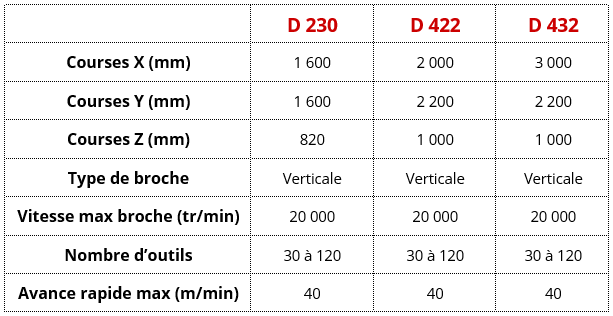

Caractéristiques techniques centre d'usinage série D

La série D est une gamme de centres d’usinage portique à grande vitesse. L’axe x est le mouvement de la table et les axes y et z sur le portique entrainent l’outil en mouvement. Ces machines sont particulièrement adaptées pour l’usinage de précision de moyennes et grandes pièces. De plus, leur structure en fonte leur garantie une stabilité optimale.



Centres d’usinage UGV

5 modèles sont disponibles : D230, D422, D432, qui se distinguent principalement par la longueur de la table. Toutes les modèles de la série D peuvent être équipés d’une tête inclinable et d’une table tournante pour réaliser une configuration en 4 ou 5 axes. Nous proposons aussi une large gamme d’électrobroches pour répondre aux exigences des technologies d’usinage les plus avancées en termes de vitesse, de couple et de puissance.

Sur les modèles D422 et D432, la configuration en 5 axes peut également être réalisée en installant une tête bi-rotative 2 axes, alimentée par 2 moteurs couple à la pointe de la technologie.



Grandes courses machine

Les grandes courses de la machine permettent d’effectuer des usinages aussi bien avec des axes d’outils verticaux qu’horizontaux permettant l’usinage des 5 faces de la pièce avec un seul positionnement. Dans la configuration de la tête bi-rotative, cette possibilité est également étendue aux pièces de forme allongées.

Un des nombreux autres avantages des machines de la série D est que la capacité de charge est élevée : 3200 kg avec une configuration avec la tête inclinable et la table rotative et 5000 kg en configuration avec tête rotative et inclinable 2 axes.

En savoir plus sur la marque C.B. Ferrari.
