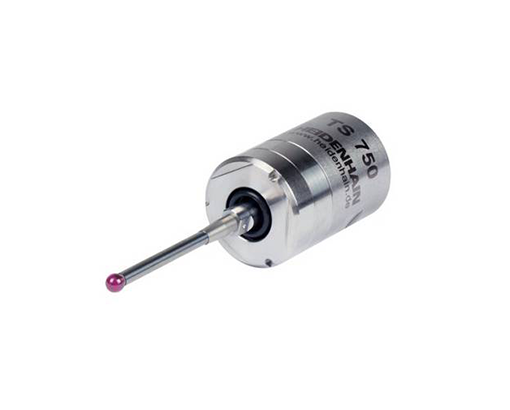

Palpeur TS 750 – Heidenhain
Palpeur pièce, spécialement conçu pour applications de rectification
Afin de s’assurer de l’état de surface après rectification, Heidenhain a conçu le palpeur TS 750, robuste, compacte (diamètre de 25 mm) et très précis. Il est a installé directement sur la rectifieuse pour un contrôle rapide après rectification. Ce palpeur pièce est équipé d’un système de capteur de pression de haute précision qui se calcule par l’analyse de la force de l’impulsion donnée de la tige au contact de la pièce. Les forces de palpage exercées étant relativement faibles, elles n’impactent pas la pièce mesurée. Voici quelques une de ses principales caractéristiques parmi :
- Une répétabilité de palpage de 2σ ≤ 0,25 µm avec une vitesse de palpage jusqu’à 1 m/min
- Une précision de palpage régulière sur 360°
- Le filetage standard M3 est disponible sur un grand choix de tiges de palpage
- Faible force de palpage (environ 0,2 N)
- Capteurs de pression prévus pour plusieurs millions de cycles de palpage
- Nombreuses solutions de montage (socles, adaptateurs et raccords)
