Palpeurs de mesure absolue HEIDENHAIN série ACANTO

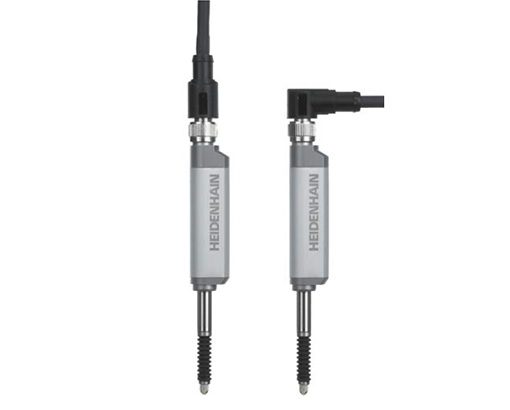

Palpeurs ACANTO AT 1200 et AT 3000 - Interface EnDat

DES PALPEURS COMPACTS

Les palpeurs de mesure ACANTO sont idéals pour les postes multi-mesures et les équipements de contrôle grâce à leurs petites dimensions. Ils peuvent atteindre une précision de ± 1 µm pour une course de mesure de 12mm à 30mm. Ils ont une répétabilité élevée et ont pour avantage de mettre à disposition les valeurs de mesures absolues immédiatement après la mise sous tension. De ce fait, il n’est pas nécessaire de déplacer les axes pour connaître la position de référence.

PROTECTION DE LA TIGE DE MESURE

La tige de mesure des palpeurs de la série ACANTO fonctionne avec un guidage lisse qui se caractérise par :

  • Une construction robuste (peu de pièces mobiles),
  • Une grande résistance aux chocs et aux vibrations
  • Des déplacements de la tige de mesure à des vitesses élevées et une longue durée de vie grâce à des roulements en céramique de qualité
  • Une insensibilité aux bridages non conformes

Un soufflet protège la tige de mesure des palpeurs ACANTO HEIDENHAIN des salissures. Ce soufflet est très résistant d’un point de vue chimique et thermique tout en restant souple. De plus, son influence sur le comportement mécanique, et donc sur la force de mesure, est mineure.

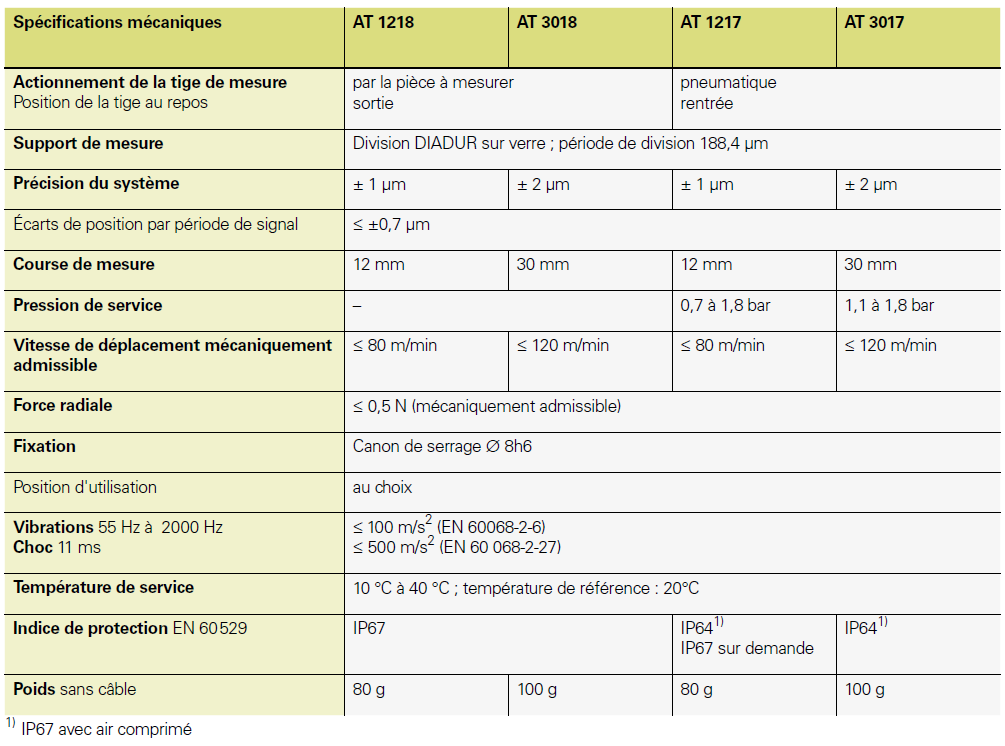

Données techniques palpeur acanto HEIDENHAIN
