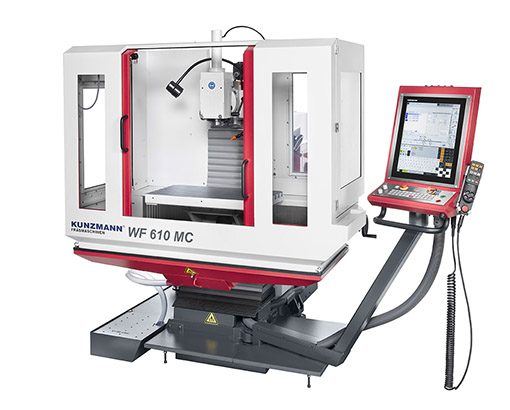

Fraiseuses universelles Kunzmann
WF 410/610 MC
Spécificités des machines de fraisage WF 410/610 MC :
La série de fraiseuses universelles WF 410 et 610 MC peuvent être utilisées de deux façons :
- manuellement avec les manivelles mécaniques sur les axes
- numériquement avec commande numérique TNC 620 Heidenhain tactile 3 axes (avec la possibilité d’intégration d’un 4e axe avec un diviseur CNC par exemple)
Ces machines ont un bâti en fonte avec une broche horizontale/verticale. Stables et précises, elles disposent de glissières plates trempées et rectifiées sur chaque axe. Deux choix de tables sont disponibles pour ces fraiseuses : une table fixe et une table rotative qui permet de positionner la pièce à usiner selon différents angles.
La vis à billes à ajustement sans jeu permet un usinage en opposition et en avalant. Tous les axes possèdent une manivelle mécanique ainsi qu’un blocage automatique de sécurité.
Les machines sont équipées de cabine de protection contre les projections de copeaux, avec différentes possibilités d’ouvertures de portes pour faciliter l’accès à l’espace de travail.
Données techniques des fraiseuses universelles Kunzmann
| WF 410 MC | WF 610 MC | |
|---|---|---|
| Courses | ||
| X | 410 mm | 610 mm |
| Y | 350 mm | 400 mm |
| Z | 450 mm | 450 mm |
| Moteur principal | (100% c.c) 6,8kW (40% c.c) 13kW | (100% c.c) 6,8kW (40% c.c) 13kW |
| Vitesses de la broche | 1 - 5000 min-1 | 1 - 5000 min-1 |
| Porte outils | SK 40 | SK 40 |
| Vitesse d'avance | 2000 m/min | 2000 m/min |
| Avance rapide | Axe X/Y/Z 5000 | Axe X/Y/Z 5000 |
| Poids machine | env. 1.800 kg | env. 2.000 kg |
| Surface de serrage | 650 x 375 mm | 800 x 425 mm |
| Rainures en T | 5 x 14 H 7 | 6 x 14 H 7 |
| Charges | 250 kg | 300 kg |
