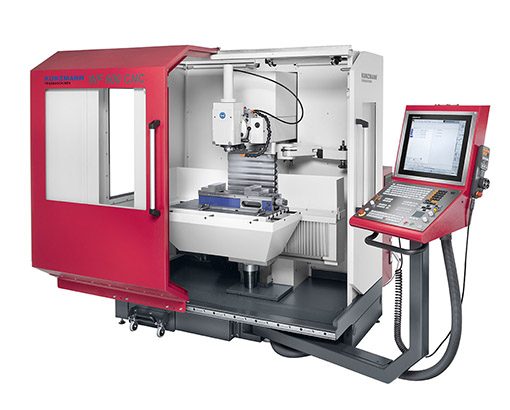

Fraiseuses CN Kunzmann
WF 400 CNC - WF 600 CNC
Spécificités des fraiseuses à commande numérique Kunzmann
Les fraiseuses à commande numérique Kunzmann de la série WF 400 – 600 CNC sont compactes et robustes avec un bâti en fonte nervurée. Comme sur les autres machines Kunzmann, cette série dispose de vis à bille à ajustement sans jeu et de glissières plates sur les axes, trempées et rectifiées. Sur ces axes, on retrouve également des systèmes de mesure linéaire Heidenhain pour plus de précision. Les machines WF CNC possèdent un circuit de refroidissement dans le chariot supérieur, y compris de compensation de température sur l’axe Y. Cela assure une haute précision de fraisage et un bon état de surface. De plus, l’électrobroche a un couple élevé avec une transmission par engrenages.
La conception de la machine permet une utilisation ergonomique avec de grandes portes frontales et latérales qui permettent d’avoir un accès direct à l’espace de travail.
Deux choix de commandes numériques sont possibles : une TNC 640 Heidenhain ou une Siemens 840 D.
Données techniques série WF 400 – 600 CNC
| WF 400 CNC | WF 600 CNC | |
|---|---|---|
| Courses | ||
| X | 400 mm | 600 mm |
| Y | 350 mm | 400 mm |
| Z | 400 mm | 400 mm |
| Moteur principal | (100% c.c) 5,5kW (40% c.c) 7,0kW | (100% c.c) 6,5kW (60% c.c) 8,0kW |
| Vitesses de la broche | 1 - 5.000 min-1 | 1 - 5.000 min-1 |
| Porte outils | SK 40 | SK 40 |
| Vitesses d'avance | 10 m/min | 10 m/min |
| Avance rapide | 10 m/min | 10 m/min |
| Poids machine | env. 2.000 kg | env. 2.200 kg |
| Surface de serrage | 650 x 375 mm | 800 x 425 mm |
| Rainures en T | 5 x 14 H 7 | 6 x 14 H 7 |
| Charges | 250 kg | 300 kg |
