Fraiseuses à commande numérique Kunzmann
WF 650 FK - WF 650 MS - WF 650 5AX
La série de machines de fraisage à commande numérique WF 650
Les fraiseuses à commande numérique Kunzmann série WF 650 FK, MS et 5AX sont performantes dans tous les domaines, particulièrement pour la fabrication de pièces unitaires et moyennes séries.
Toutes les versions de la série de fraiseuses à commande numérique WF 650 disposent :
- D’un bâti en fonte très stable et rigide
- De glissières à billes sans jeu
- De règles de mesure incrémentales Heidenhain
- D’une commande numérique de contournage TNC 640 Heidenhain ou 840 D Siemens
- D’un accès direct à la zone de travail grâce à leur design ergonomique avec de grandes portes frontale et latérale
- De broches à couple élevé munies d’un circuit de refroidissement à l’huile
Voici leurs spécificités :

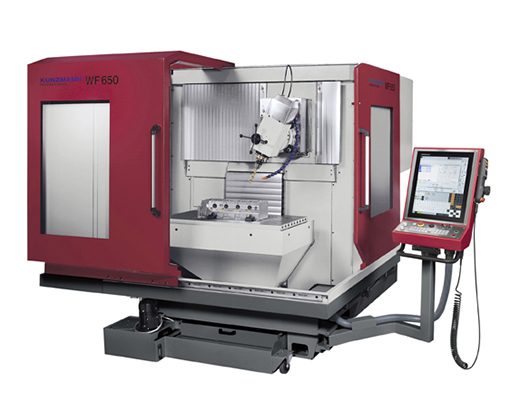

Fraiseuse KUNZMANN WF 650 FK
La machine de fraisage WF 650 FK dispose d’une tête de fraisage (avec absorbeur de choc) qui est orientable manuellement à- 5/+95° avec fourreau escamotable et une transmission par engrenages.
| WF 650 FK | |
|---|---|
| Courses | |
| X | 650 mm |
| Y | 500 mm |
| Z | 450 mm |
| Moteur principal | (100% c.c) 9kW (40% c.c) 13kW |
| Vitesses de la broche | 1 - 6.500 min-1 |
| Porte outils | SK 40 |
| Vitesses d'avance | 25 m/min |
| Avance rapide | 25 m/min |
| Poids machine | env. 5.300 kg |
| Surface de serrage | 1.100 x 600 mm |
| Rainures en T | 8 x 14 H 7 |
| Charges | 450 kg |
| Changeur d'outils | |
| Nombre d'outils | 38/60 |
| Temps de changement d'outil | env. 5 sec |
| Temps copeau | env. 10 sec |
| Arrosage interne | 25/40 bar |
Fraiseuse KUNZMANN WF 650 – MS
La WF 650 MS dispose d’une électrobroche performante et orientable manuellement. Cette broche de fraisage peut être positionnée avec un axe B orientable et automatique (à -5/+95°).
| WF 650 MS | |
|---|---|
| Courses | |
| X | 650 mm |
| Y | 500 mm |
| Z | 450 mm |
| Moteur principal | (100% c.c) 10kW (40% c.c) 13kW |
| Vitesses de la broche | 1 - 12.000 min-1 |
| Porte outils | SK 40 |
| Vitesses d'avance | 25 m/min |
| Avance rapide | 25 m/min |
| Poids machine | env. 5.300 kg |
| Surface de serrage | 1.100 x 600 mm |
| Rainures en T | 8 x 14 H 7 |
| Charges | 450 kg |
| Changeur d'outils | |
| Nombre d'outils | 38/60 |
| Temps de changement d'outil | env. 5 sec |
| Temps copeau | env. 10 sec |
| Arrosage interne | 25/40 bar |
Fraiseuse KUNZMANN WF 650-5AX
La version 5 axes simultanés de la série WF 650 possède une table pivotante et rotative (+120°/-105°) avec deux broches différentes : une tête de fraisage avec transmission par engrenages et une électrobroche.
| WF 650 5AX | |
|---|---|
| Courses | |
| X | 650 mm |
| Y | 500 mm |
| Z | 450 mm |
| Moteur principal | (100% c.c) 9kW (40% c.c) 13kW |
| Vitesses de la broche | 1 - 6.500 min-1 1 - 12.000 min-1 |
| Porte outils | SK 40 |
| Vitesses d'avance | 25 m/min |
| Avance rapide | 25 m/min |
| Poids machine | env. 5.300 kg |
| Surface de serrage | Ø 400 mm |
| Axe A | +120° / -105° |
| Axe C | 360° |
| Rainures en T | 6 x 14 H 12 |
| Charge | max. 300 kg |
| Changeur d'outils | env. 5 sec |
| Nombre d'outils | 38/60 |
| Temps de changement d'outil | env. 5 sec |
| Temps copeau | env. 10 sec |
| Arrosage interne | 25/40 bar |
