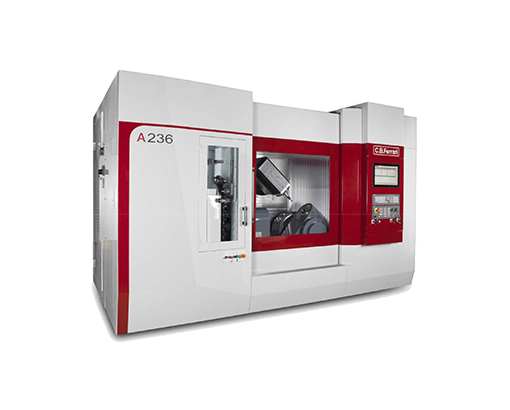

Fraisage tournage – Nouveau centre d’usinage A 236

C.B. Ferrari

Centre d’usinage fraisage tournage A 236 de très haute précision. Il peut s’intégrer très facilement dans des lignes de production automatiques avec robot de chargement et déchargement. Idéalement dédié à l’usinage de pièces de petites et moyennes tailles en acier, titane ou superalliages métalliques comme des aubes de turbines, rotors (de turbine), cames, pièces pour l’industrie médicale, horlogère et autre type de pièce complexe.

Voici quelques particularités qui en font une machine très flexible :

• Distance entre les deux diviseurs réglables par la CN
• Magasin 80 outils
• Réalise des opérations de fraisage et de tournage
• Montant mobile avec table verticale pour un faible encombrement et une évacuation des copeaux optimale
• Diviseurs et tête avec technologie Direct-Drive permettent d’obtenir des performances dynamiques exceptionnelles
• Axes linéaires et rotatifs très dynamiques (1 g d’accélération sur les axes linéaires)



Caractéristiques techniques :

Axes	Courses	Avance rapide
X	1220 mm	50 m/min
Y	310 mm	50 m/min
Z	465 mm	50 m/min
U	500 mm	15 m/min



Axes rotatifs	Courses	Vitesse
A1/A2 – diviseur	n·360 °	500 rpm
B1  – diviseur	-15°÷ 90°	60 rpm
B2 – tête	± 120°	60 rpm



Électrobroches

Vitesse	Puissance	Couple	Attachement
RPM	S1/S6 kW	S1/S6 Nm
24.000	30/36	48/57	HSK-A63
20.000	42/55	67/87,5	HSK-A63
24.000	30/36	48/57	HSK-T63
20.000	42/55	67/87,5	HSK-T63
