MonnaLisa – Centre d’usinage horizontal

Fraisage 5 axes COMI

Le centre d’usinage 5 axes horizontal MonnaLisa possède une structure monobloc en fonte ce qui lui assure une très bonne rigidité, avec un minimum de dérive thermique. Pour toujours plus de précision, des sondes thermiques PT100 sont intégrées et mesurent les températures des axes pour s’adapter dimensionnellement.

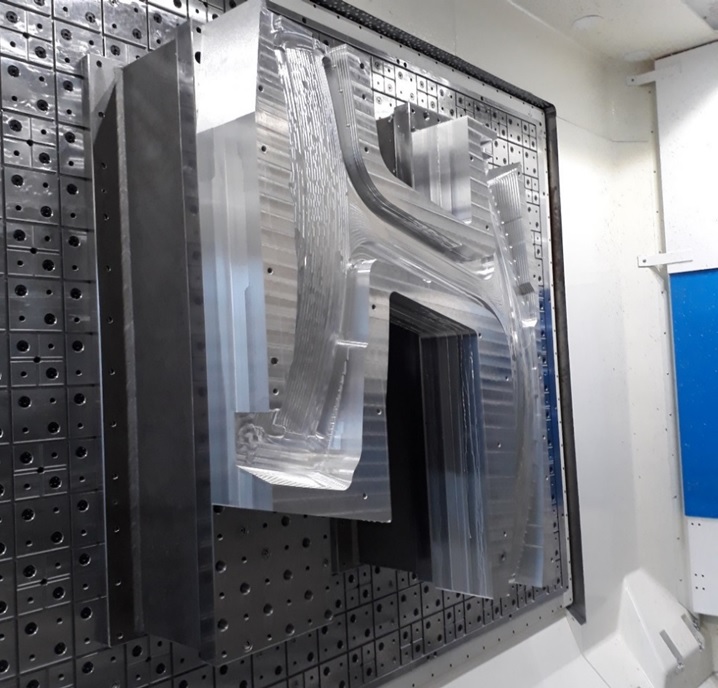

Cette machine est idéale pour l’usinage de pièce en aluminium de grandes dimensions.

Son convoyeur à copeaux de grande dimension (L 800 mm x H 300 mm) permet d’évacuer un volume d’environ 1 mètre cube par heure.

Le changeur d’outil automatique permet de placer 120 outils et est protégé des copeaux et de la poussière.

Deux grandes tables symétriques l’une par rapport à l’autre composent la surface de travail (3200 x 2000 mm), ce qui permet de gagner du temps lors du remplacement des pièces pendant les phases d’usinage. Ces tables en aluminium fonctionnent aussi bien avec un système d’aspiration sous vide que n’importe quel système de serrage de la pièce. De plus, la capacité de chargement est de 2000 kg par table.

Caractéristiques techniques de la machine :

Courses des axes	Vitesse des axes
X : 3.200 mm	50 mt/1′
Y : 2.000 mm	50 mt/1′
Z : 1.000 mm	50 mt/1′
A : +/- 110°	140° /sec
C : +/- 200°	140° /sec

Caractéristiques de la broche :

Puissance	95 kW
Couple	29 Nm
Vitesse	500 – 30.000 rpm
Fixation outils	HSK F80
