LaborShape – Usinage 5 axes CNC

Machine de fraisage COMI

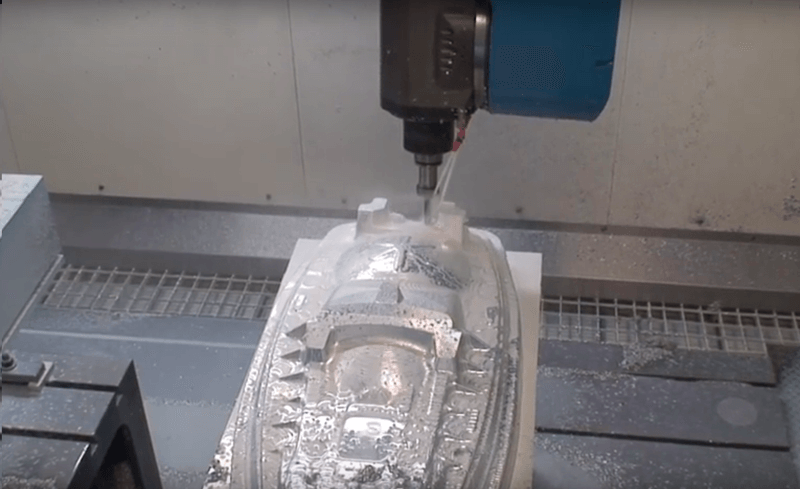

Le centre d’usinage UGV LaborShape usine parfaitement les pièces et prototypes en alliages légers et en aluminium. Cette machine se différencie en plusieurs points :

• Dimensions compactes
• Structure monobloc très rigide
• Vis à billes et guides linéaires magnétiques pour le déplacement des axes
• Broche avec moteurs couples
• Dispositif Gantry Dual-Drive pour l’annulation des jeux

Toutes ces caractéristiques permettent à la machine une grande capacité d’enlèvement de copeaux et est idéale lorsque des niveaux de précision et de qualité de finition élevés sont demandés.

Données techniques :

Courses des axes	Vitesse des axes
X : 2.000 – 2.500 – 3.000 – 4.000 – 5.000 – 6.000 mm	80 mt/1′
Y : 2.000 – 2.500 – 3.000 mm	80 mt/1′
Z : 1.250 mm	40 mt/1′
A : +/- 120°	40 mt/1′
C : +/- 365°	30 mt/1′

Caractéristiques broche :

Puissance	22 – 30 kW
Couple	28 – 45 Nm
Vitesse	12.000 – 30.000 rpm
