PALPEURS PIÈCES HEIDENHAIN SÉRIE TS

PALPEURS PIÈCES TS 260/248 - TS 460/444/6402- TS 740

Palpeurs pièces pour fraiseuses, perceuses, rectifieuses, tours et centres d’usinage

Les palpeurs pièces HEIDENHAIN utilisent un commutateur optique pour capteur pour vous assister dans vos tâches pour :

  • Définir un point d’origine en quelques secondes
  • L’orientation du programme d’usinage de la pièce en 2D
  • Le dégauchissage de pièce simplifié
  • Mesurer des cercles, poches, tenons…
  • L’optimisation de reprise de forme (exemple : moule plastique)
  • Définir la longueur de l’outil et son rayon (broche à l’arrêt ou en rotation)
  • Vérifier l’usure de l’outil
  • La surveillance d’un bris d’outil
  • L’étalonnage des outils de tournage

Les palpeurs de la gamme TS sont très stables sur le long terme et présentent une répétabilité de palpage constante, même après un très grand nombre d’opérations de mesure.

LE TS 460 : UNE PROTECTION ANTI-COLLISION EFFICACE

Ce qui caractérise les palpeurs pièces HEIDENHAIN c’est que la tige de palpage des palpeurs est déviée à partir du moment où elle entre en contact avec la surface de la pièce. De plus sur le TS 460, un adaptateur mécanique situé entre le palpeur et le cône de serrage fournit une protection additionnelle contre les collisions. Cette protection protège le corps du palpeur et évite que la broche et certains composants de la machine ne soient détériorés.

Palpeurs avec transmission des signaux par câble pour machines à changement automatique d’outil :

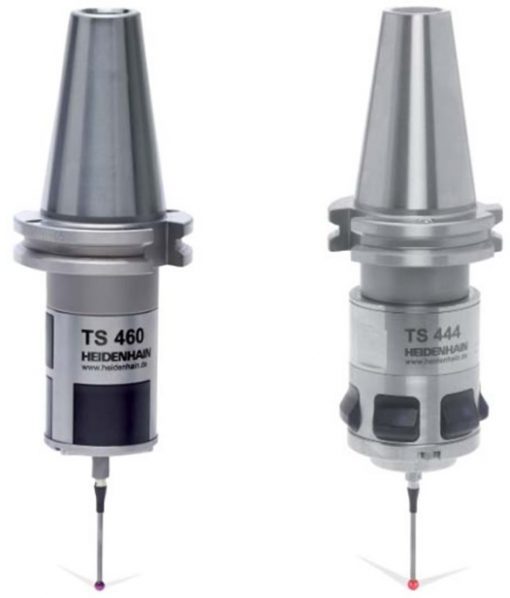

TS 460 – palpeur standard nouvelle génération de forme compacte, pour transmission radio ou infrarouge
TS 444 – palpeur compact sans pile, à transmission infrarouge, alimenté par une turbine intégrée actionnée par air comprimé
TS 642 – palpeur à transmission infrarouge, activé par le commutateur intégré dans son cône de serrage, compatible avec les générations de palpeurs précédentes
TS 740 – palpeur de haute précision à transmission infrarouge, garantissant une répétabilité de palpage élevée et de faibles forces de palpage

Palpeurs avec transmission des signaux par câble pour machines à changement manuel d’outil, rectifieuses et tours :

TS 260 – palpeur nouvelle génération, raccordé par câble axial ou radial
TS 248 – palpeur nouvelle génération, raccordé par câble axial ou radial, avec forces de déviation réduites
