Règles nues HEIDENHAIN

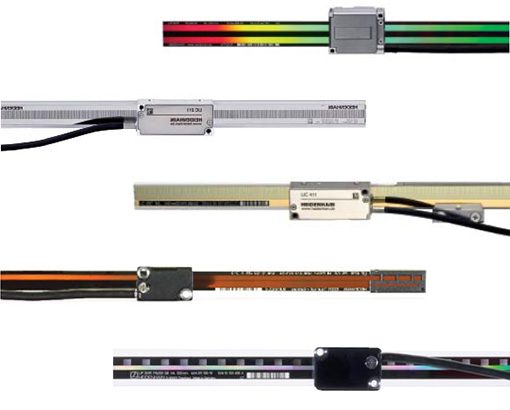

SÉRIE LIP / LIF / LIDA / PP / LIC, Règles nues avec classe de précision à +/- 5µm

LES RÈGLES ABSOLUES LIC

Les règles LIC permettent une mesure de position absolue sur de larges trajets de déplacement (allant jusqu’à 28m de course) et à une vitesse de déplacement élevée.

Les supports de mesure de la série LIC sont en verre ou en vitrocéramique. Ils sont à coller sur la surface de montage (règles en verre), à insérer dans des profilés en aluminium (pour les rubans de mesure) ou à coller sur la surface de montage (ruban de mesure). Les pas de mesure peuvent être précis jusqu’à 0,001 μm.

règle HEIDENHAIN LIC 41x3

LES SYSTÈMES DE MESURE LINÉAIRES INCREMENTAUX LIP

Les systèmes de mesure linéaires LIP sont caractérisés par de très petites étapes de mesure avec une précision et une répétabilité très élevées.

Les règles de la série LIP 200, LIP 211 et LIP 291 émettent les informations de position en tant que valeur de position. Les signaux de balayage sinusoïdaux sont fortement interpolés dans la tête de balayage et convertis en une valeur de position par la fonction compteur intégrée. Comme pour tous les systèmes de mesure incrémentaux, la référence absolue est établie à l’aide de repères. Ces systèmes permettent une très haute précision, une grande stabilité pour des pas de mesure de 0,001 μm ou moins.

règle HEIDENHAIN LIP 581

LES SYSTÈMES DE MESURE LINÉAIRES LIF

Les règles nues de la série LIF ont un support de mesure fabriqué selon le procédé SUPRADUR, c’est à dire sur un substrat en verre et fonctionnent sur le principe du balayage interférentiel. Elles sont caractérisés par une haute précision et un grande répétabilité. Particulièrement facile à monter, elles possèdent un commutateur de fin de course et des pistes de guidage. La version spéciale LIF 481 V peut être utilisée sous vide poussé jusqu’à 10-7 bars.

règle HEIDENHAIN LIF 481

LES SYSTÈMES DE MESURE LINÉAIRES LIDA

Les règles LIDA sont spécialement conçues pour des vitesses de déplacement élevées jusqu’à 10 m/s, pour de grandes longueurs de mesure et sont particulièrement faciles à monter avec différentes possibilités de montage. Les rubans en acier, en verre ou en vitrocéramique sont utilisés comme supports pour les graduations METALLUR, en fonction du système respectif. Ces systèmes disposent également d’un interrupteur de fin de course.

règle HEIDENHAIN LIDA 287

LES SYSTÈMES DE MESURE POUR LE VIDE LIP/LIF

Ces systèmes de mesure standards sont adaptés aux applications sous vide primaire (grossier) ou secondaire (moyen) et peuvent être utilisés pour des dans le vide poussé ou l’ultravide qui doivent répondre à des exigences particulières.

règle HEIDENHAIN LIP 581

LES SYSTÈMES DE MESURE INCRÉMENTAL À 2 COORDONNÉES PP

Le système de mesure à deux coordonnées PP dispose d’un support de mesure en réseau de phase plat, obtenu avec le procédé DIADUR et sert d’étalon de mesure, qui est balayé interférentiellement pour mesurer la position dans un plan.

règle HEIDENHAIN PP 281
