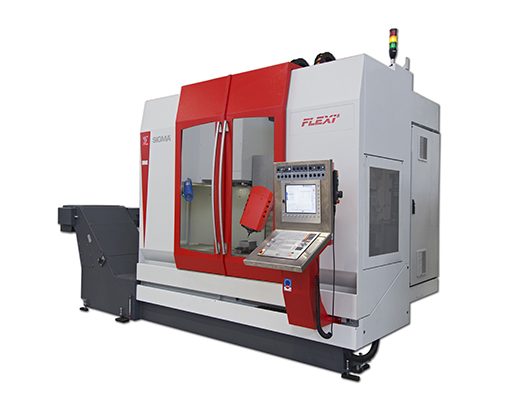

CENTRE D’USINAGE VERTICAL – FLEXI – SIGMA

5 AXES CONTINUS À TABLE MOBILE

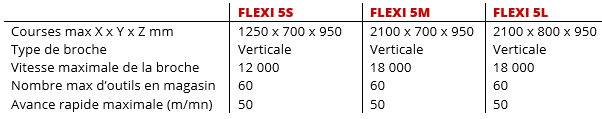

Données techniques centre d'usinage flexi - sigma



Les centres d’usinage verticaux FLEXI à table mobile et 5 axes simultanés ont un domaine d’applications universel. Ils peuvent usiner des pièces complexes sur 5 faces en 1 seul posage et sont conçus principalement pour les petites et grandes séries dans la mécanique de précision.

FLEXIBILITÉ ET CONFIGURATIONS PERSONNALISÉES

Toutes les exigences de production sont satisfaites en exploitant la capacité d’usinage de la tête pivotante, inclinable de ± 110° (axe B) et de la table tournante continue (axe C) avec un diamètre de 660 mm, intégrée dans la table machine.

CARACTÉRISTIQUES PRINCIPALES DU CENTRE D’USINAGE VERTICAL

  • Table tournante de 660 mm pour l’usinage d’un cylindre avec diamètre 840 mm et hauteur par rapport au plan de la table 720 mm
  • Stabilité thermique et amortissement des vibrations pour des usinages lourds et continus grâce à la rigidité du bâti monolithique et aux groupes de coulissement des axes thermo-symétriques
  • Motobroches avec système de refroidissement interne pour garantir la fiabilité et un comportement constant
  • Enlèvement de copeaux et finition de la surface de la pièce, même sur matériaux durs en une seule solution
  • Capacité du magasin d’outils amplifiée grâce à la fonctionnalité du dispositif électronique Sigma Tool Check
  • Préparation des outils en temps masqué, réduction significative du risque de collision outil/pièce, maîtrise des coûts d’entretien
  • Zone de travail très ample avec liberté de mouvement de l’outil jusqu’à l’usinage en contre dépouille, grâce à la rotation de + 110° de l’axe B
  • Gestion des dérives thermiques pour une précision constante des pièces usinées

Réglage dynamique des axes pour réduire sensiblement les temps cycles et l’usure des composants mécaniques sans compromettre la finition et la qualité des pièces.
