Électroniques d’interface par câbles HEIDENHAIN

Mise en forme de signaux par câble : EIB 392, APE 371, EIB 392, EIB 3391 Y, IBV 3171 - 3271

  • Entrée signaux incrémentaux 1VCC
  • Sortie incrémentale TTL
  • Longueur : à partir de 3 mètres
  • Interpolation jusqu’à 100 fois

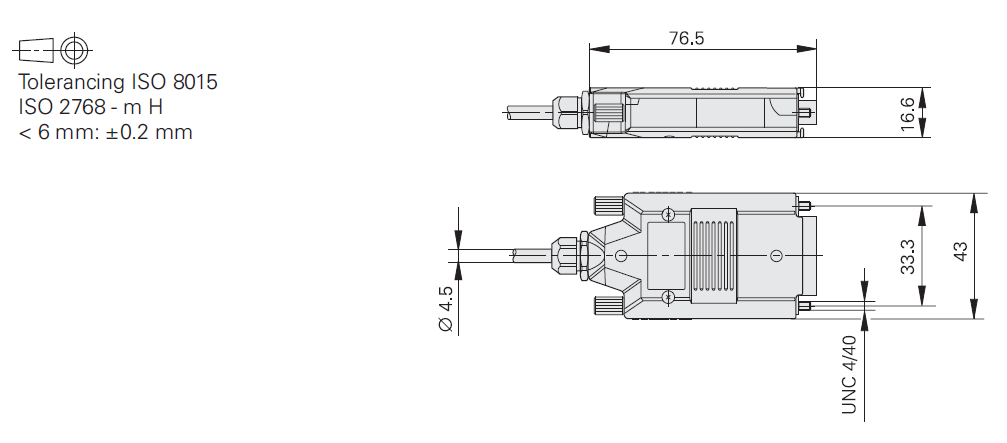

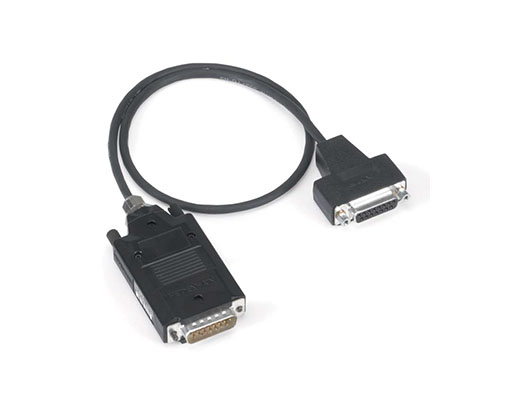

cable electronique interface APE 371 HEIDENHAIN schémaCâble EIB 392 :

  • Boitier D-SUB
  • Subdivision intégrée de 16 384 plis
  • Entrée par codeur incrémental HEIDENHAIN
  • Sortie en valeurs de positions absolues EnDat 2.2, idéal pour les interface FANUC et MITSUBISHI

L’Externe Interface Box (EIB) subdivise les signaux de sorties sinusoïdaux des systèmes de mesure HEIDENHAIN et les convertit en valeurs de positions absolues grâce à la fonction de comptage intégré. Lors du franchissement de la marque de référence, la valeur de position indique alors un point de référence défini.

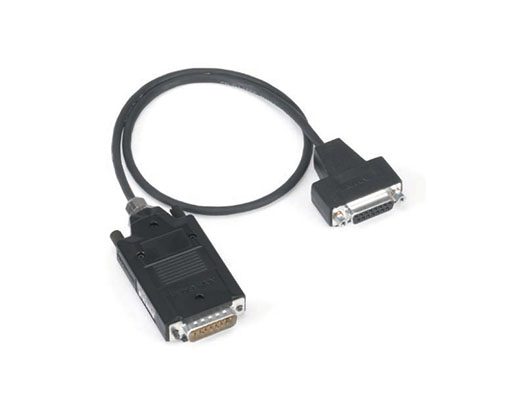

cable EIB 392 HEIDENHAIN

cable EIB 392 - schéma

Câble EIB 3391 Y :

  • Interface électronique D-Sub
  • Entrée EnDat 2.2 pour les versions spécifiques de codeurs linéaires et angulaires
  • Sortie interface YASKAW

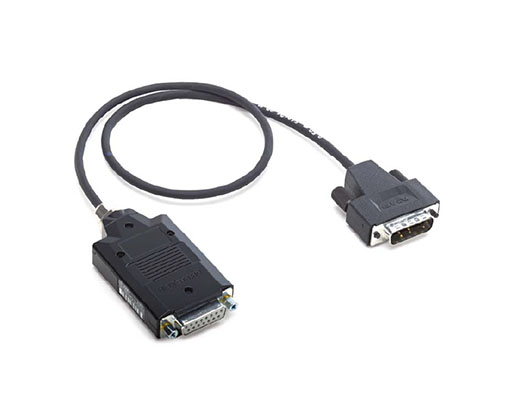

cable EIB 3391 Y HEIDENHAIN

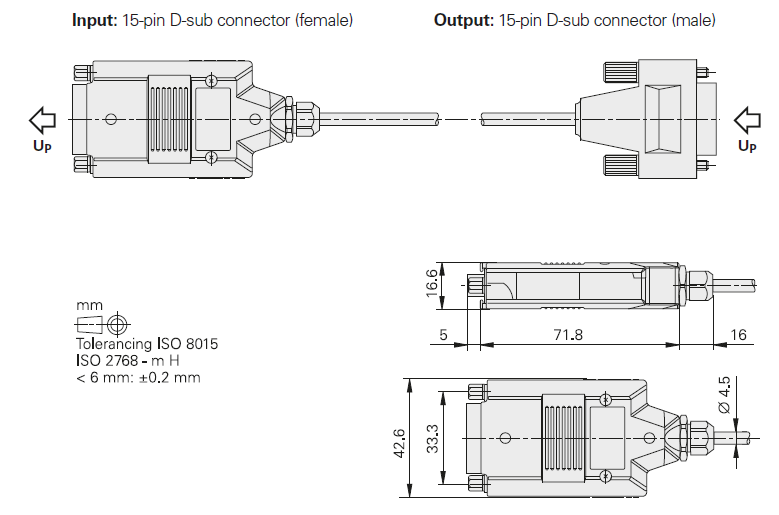

cable EIB 3391 Y - schéma



Câble EIB 3392 S :

  • Boîtier d’interface externe en version câble avec version de firmware 15
  • Entrée avec codeurs HEIDENHAIN avec interface EnDat22
  • Sortie: interface DRIVE-CLiQ

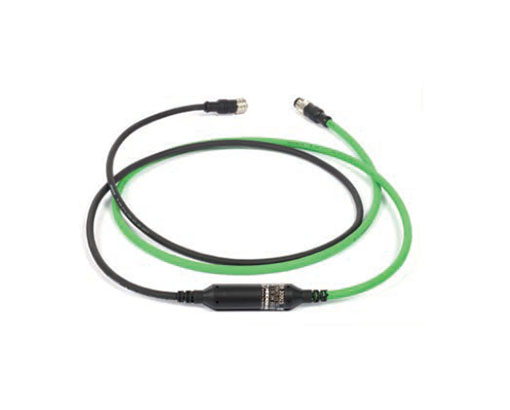

cable EIB 3392 S HEIDENHAIN

cable EIB 3392 S - schéma

Câble IBV 3171 – 3271 :

  • Câble d’électronique d’interface, intégré dans le connecteur D-Sub
  • Interpolation jusqu’à 100 fois

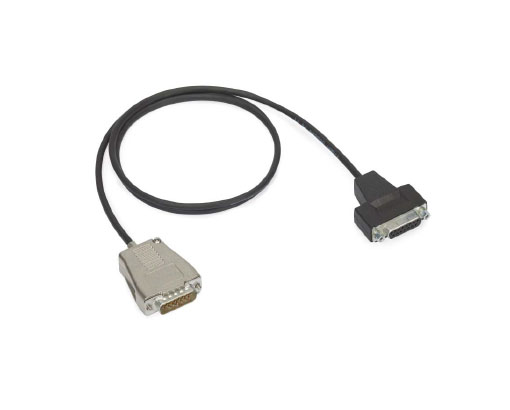

cable IBV 3171 - 3271 HEIDENHAIN

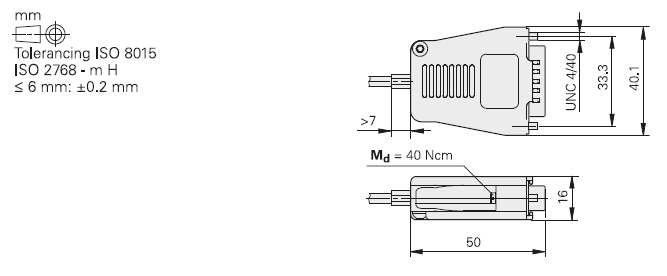

cable IBV 3171 - 3271 - schéma
