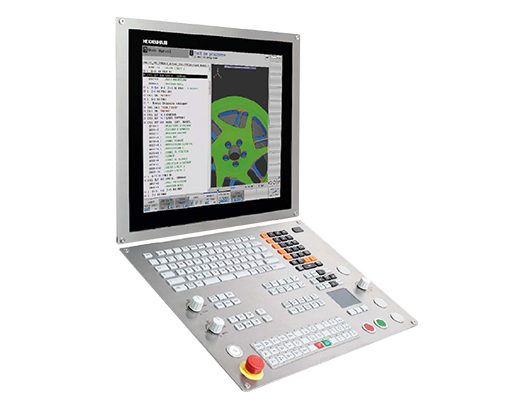

Commande de contournage TNC 640 HEIDENHAIN

CN pour fraiseuses, machines de fraisage-tournage et centres d'usinage

La TNC 640 est une commande numérique particulièrement adaptée aux machines de fraisage-tournage, les machines UGV et les usinage 5 axes (sur des machines pouvant comporter jusqu’à 18 axes). Voici ses domaines d’applications :



Machines de fraisage-tournage

  • Commutation simple, définie dans le programme, entre les modes Fraisage et Tournage
  • Grand nombre de cycles de tournage
  • Vitesse de coupe constante
  • Compensation du rayon du tranchant Fraiseuses universelles
  • Programmation en Texte clair HEIDENHAIN dans l’atelier
  • Définition rapide d’un point d’origine avec des palpeurs HEIDENHAIN
  • Manivelle électronique



Fraisage à grande vitesse

  • Traitement rapide des séquences
  • Durée du cycle de la boucle d’asservissement très courte
  • Guidage des mouvements relativement uniforme
  • Vitesse de broche élevée
  • Transmission rapide des données



Centres de perçage

  • Cycles de perçage et d’alésage
  • Perçage de trous inclinés
  • Commande de fourreaux (axes parallèles)



Usinage à 5 axes avec tête pivotante et plateau circulaire

  • Inclinaison du plan d’usinage
  • Usinage d’un pourtour de cylindre
  • TCPM (Tool Center Point Management)
  • Correction d’outil 3D
  • Exécution rapide grâce à un temps de traitement des séquences très court



Centres d’usinage et usinages automatisés

  • Gestion des outils
  • Gestion des palettes
  • Définition automatisée des points d’origine
  • Gestion des points d’origine
  • Mesure automatique des pièces avec des palpeurs HEIDENHAIN
  • Mesure automatique des outils et contrôle de bris d’outils
  • Connexion à un calculateur de supervision



Une commande numérique simple d’utilisation et une facilité de programmation



Comme beaucoup des CN HEIDENHAIN, la TNC 640 est disponible avec un écran tactile et un clavier ou en version conventionnelle avec un clavier et un écran non tactile.

La programmation en Texte clair se fait directement au pied des machines de fraisage, tournage ou perçage. Un grand nombre de cycles est disponible pour vous aider dans vos opérations d’usinage ou la conversion de coordonnées. De plus, vous n’avez plus besoin d’écrire de programme pour des usinages simples comme le surfaçage ou le dressage.
